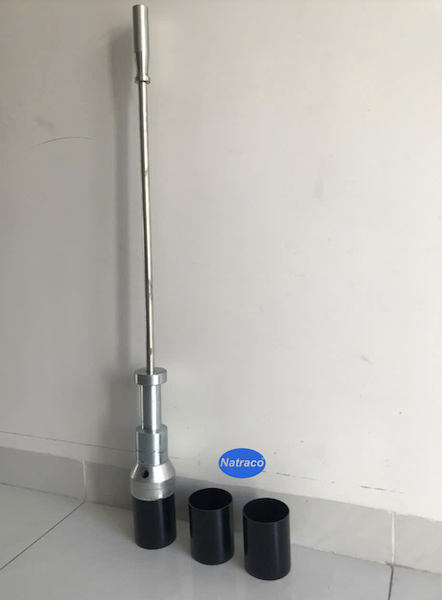

BỘ DAO VÒNG LẤY MẪU ĐẤT

BỘ DAO VÒNG LẤY MẪU ĐẤT - DAO VÒNG ĐO K

BỘ DAO VÒNG LẤY MẪU ĐẤT - DAO VÒNG ĐO K là dụng cụ dùng để lấy mẫu đất nhằm xác định khối lượng thể tích của đất tại hiện trường. Bộ dao vòng lấy mẫu đất Theo tiêu chuẩn TCVN 8729 : 2012, tiêu chuẩn này quy định các phương pháp xác định khối lượng thể tích của đất tại hiện trường, dùng trong xây dựng công trình thủy lợi, áp dụng cho các loại đất hạt mịn, đất cát, đất sỏi sạn và đất cuội dăm có kết cấu tự nhiên hoặc do đầm chặt (đất đắp), có mặt lớp lộ ra trên mặt đất hoặc nằm gần mặt đất, có thể đào lấy mẫu thí nghiệm bằng các dụng cụ thô sơ.

Giá bán: Liên hệ

THÔNG SỐ KỸ THUẬT

BỘ DAO VÒNG LẤY MẪU ĐẤT - DAO VÒNG ĐO K
Xuất xứ: Việt Nam

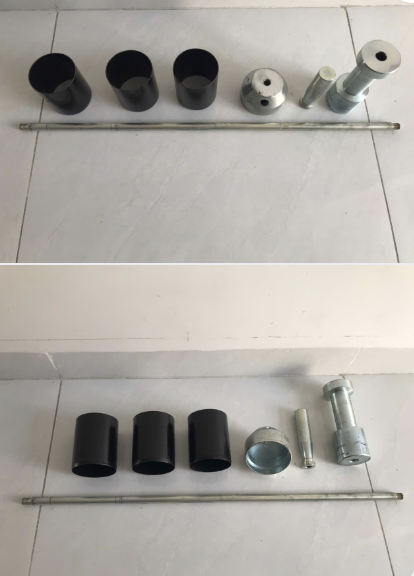

- Bộ bao gồm: Chày, thanh dẫn, chụp dao vòng, 3 lưỡi dao D100xH130
Thông tin sản phẩm:
Dao vòng hình trụ tròn, bằng thép cứng, không có khuyết tật, được gia công đảm bảo kích thước chính xác, mặt trong và mặt ngoài đều có độ bóng cao, một đầu được vát sắc mép phía thành ngoài để dễ đóng dao vòng vào đất. Cỡ dao vòng thích hợp dùng để thí nghiệm đối với các loại đất tiêu chuẩn, như sau:

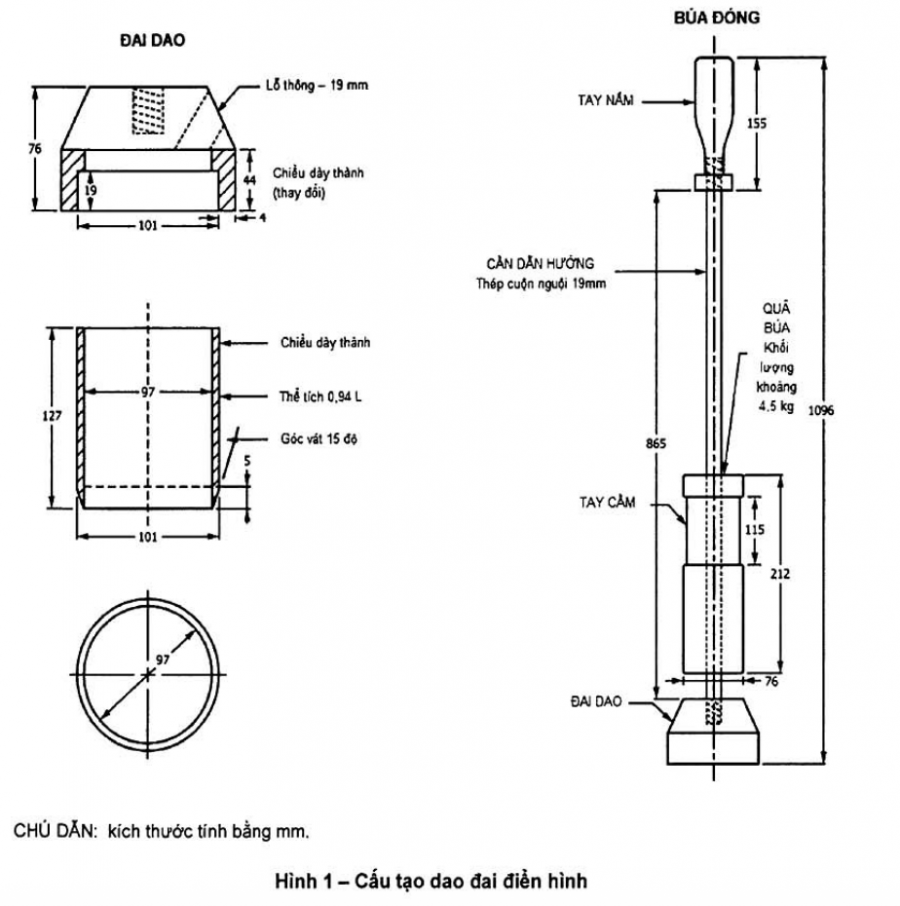

Dao vòng có đường kính trong bằng (100 ± 0,1) mm, chiều cao từ 130 mm đến 150 mm, thành dao dày khoảng 3 mm, kèm theo ống chụp đầu dao vòng như được mô tả như hình, dùng thích hợp cho loại đất nêu trong tiêu chuẩn.
Ống chụp đầu dao vòng bằng thép cứng, thân ống hình trụ có đường kính trong bằng đường kính trong của dao vòng, chiều cao khoảng 30 mm, thành dày khoảng 10 mm, miệng dưới ống được khoét vành để lắp khớp với đầu trên của dao vòng; mặt trên của ống chụp được gắn tấm thép cứng để làm đế tựa cho cần hướng của tạ đóng. Xung quanh thành ống chụp, cần được khoan thủng từ 3 lỗ đến 4 lỗ có đường kính từ 5 mm đến 6 mm, để thoát khí. Quả tạ bằng thép có khối lượng khoảng từ 2,5 kg đến 5,0 kg, dạng hình trụ có đường kính phù hợp để cầm, ở giữa được khoan lỗ xuyên suốt với đường kính lỗ lớn hơn đường kính của cần hướng.

Trình tự tiến hành.
Tại vị trí dự định thí nghiệm, dọn sạch và san thật bằng bề mặt một diện tích đất có đường kính gấp từ 2 lần đến 3 lần đường kính dao vòng sử dụng. Dùng khăn sạch tẩm dầu hoặc mỡ để bôi trơn mặt trong dao vòng và ống chụp. Đặt dao vòng vào trung tâm vị trí đã chuẩn bị, hướng đầu vát mép xuống dưới, lắp ống chụp lên đầu dao vòng rồi ấn cả hai xuống thẳng đứng làm cho dao vòng ngập đều vào đất khoảng 20 mm đến 30 mm; nếu khó ấn bằng tay thì lắp cần hướng lên tâm nắp ống chụp và dùng tạ để đóng. Giữ dao vòng cho thẳng đứng rồi dùng dụng cụ thích hợp để đào, xén đất ở xung quanh thành ngoài dao vòng cho tới khi gần mép dưới dao vòng thì dừng lại, rồi ấn bằng tay hoặc dùng tạ đóng để làm cho dao vòng ngập sâu vào đất từ 15 mm đến 20 mm; tiếp tục từng đợt như vậy cho đến khi được trụ đất trong dao vòng nhô cao hơn miệng dao vòng khoảng từ 5 mm đến 7 mm thì dừng. Cần chú ý theo dõi, đảm bảo bề mặt trụ đất trong dao vòng còn cách mặt đáy tấm đệm ở đầu ống chụp một khoảng, để đất không bị nén ép. Khi dùng tạ đóng, phải giữ cần hướng thật thẳng đứng, lực đóng mỗi búa nên ở mức sao cho dao vòng ngập sâu xuống đất không quá 5 mm và không làm phá vỡ kết cấu của đất.
