THIẾT BỊ KIỂM TRA CƯỜNG ĐỘ BÁM DÍNH CỦA VỮA XI MĂNG
THIẾT BỊ KIỂM TRA CƯỜNG ĐỘ BÁM DÍNH CỦA VỮA XI MĂNG

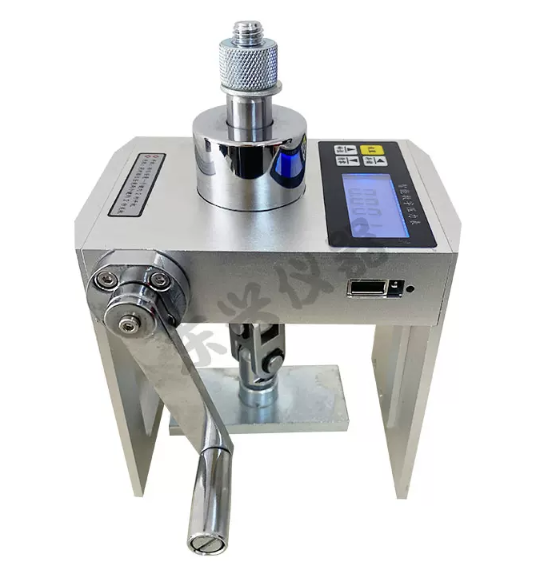

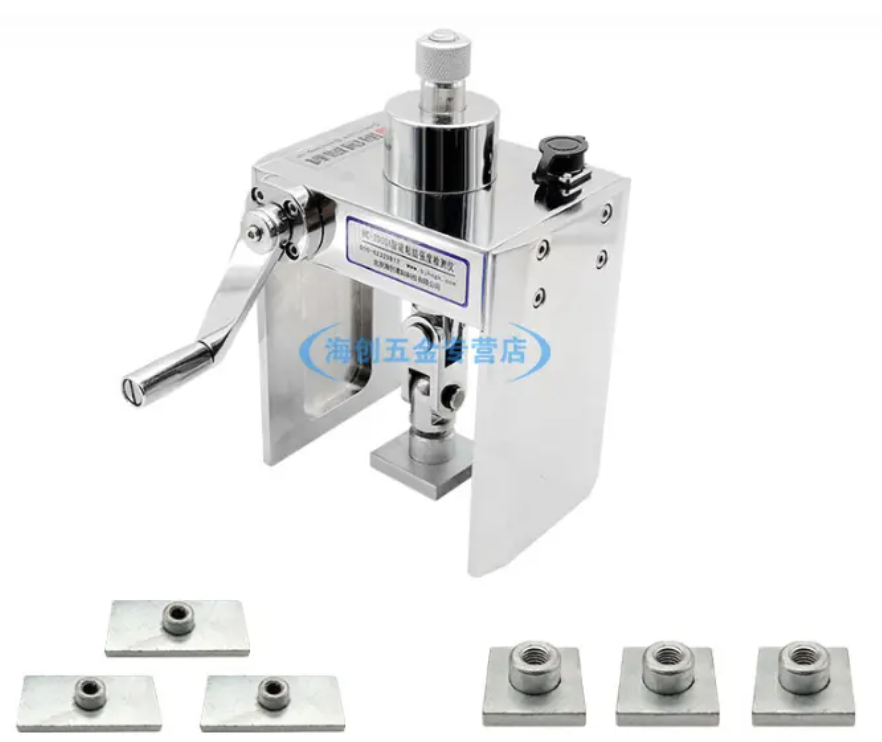

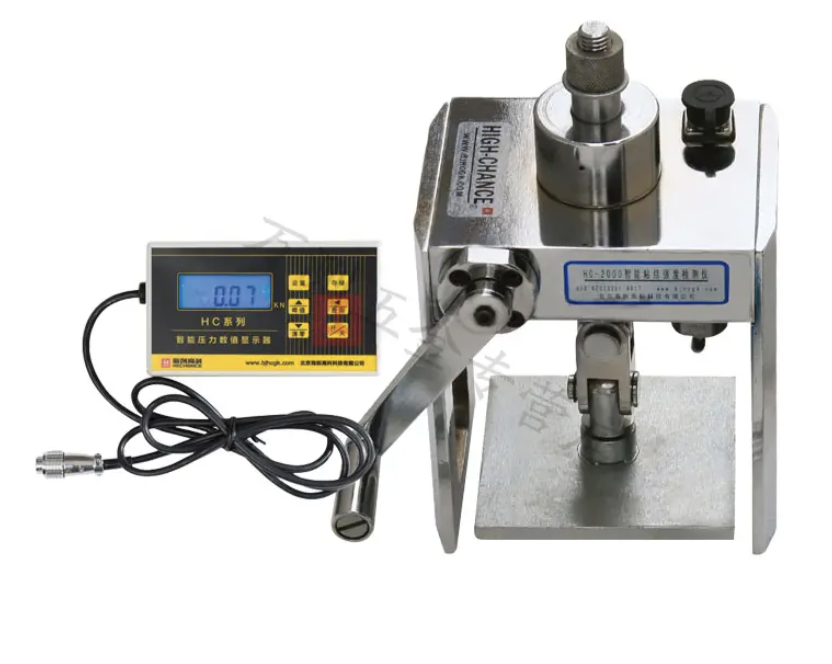

THIẾT BỊ KIỂM TRA CƯỜNG ĐỘ BÁM DÍNH CỦA VỮA XI MĂNG là thiết bị dùng để thí nghiệm kéo đứt thử độ bám dính nền của các loại lớp phủ bề mặt kết cấu xây dựng. Lớp vật liệu phủ thử độ bám dính theo tiêu chuẩn này gồm: bê tông, vữa, gạch, đá ốp lát và sơn các loại. Nền là bề mặt kết cấu xây dựng gồm bê tông, khối xây, vữa trát, thép và gỗ.

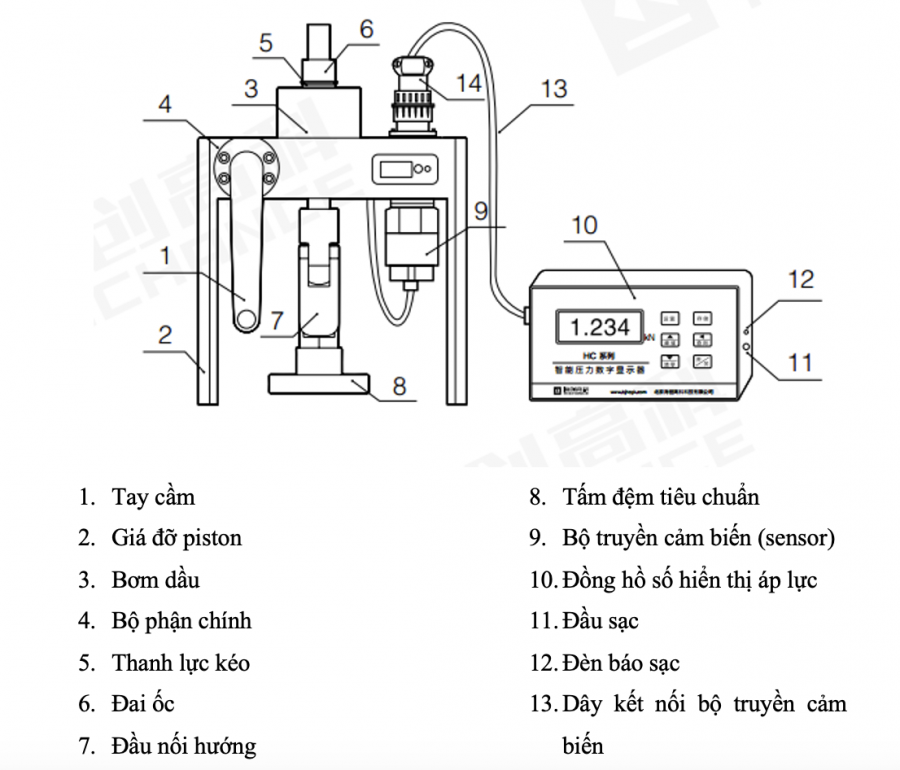

Cấu tạo và nguyên lý làm việc của thiết bị kéo đứt
- Máy khoan với ống khoan có đường kính tạo bề mặt mẫu tiết diện hình tròn đường kính Æ 50 mm.
- Máy mài, đá mài.
- Bàn chải nhựa, chổi lông, vải khô mềm.
- Dao thép cứng, thước thép.
- Cốc nhựa, đũa nhựa để trộn keo.
- Tấm thép hình vành khăn dày 5 mm, đường kính trong 100 mm, đường kính ngoài 200 mm dùng để tăng cứng cho lớp vật liệu phủ và nền trong những trường hợp lớp phủ và nền không đảm bảo độ cứng cần thiết.
- Vật liệu thử (keo dán): keo chuyên dụng, epoxy đóng rắn nhanh, acrylic hai thành phần. Keo dán phải đảm bảo các yêu cầu kỹ thuật tối thiểu sau:
- Độ bám dính của đĩa nhôm với mẫu thử sau khi dán keo lớn hơn độ bám dính dự kiến của lớp phủ với nền ít nhất là 1,25 lần.
- Không ảnh hưởng tới tính chất của lớp vật liệu phủ cần thử nghiệm.
- Yêu cầu về điều kiện môi trường thử: thử nghiệm kéo đứt cần được tiến hành trong điều kiện nhiệt độ từ 10 oC đến 40 oC, độ ẩm tương đối nhỏ hơn hoặc bằng 90 % đối với các mẫu thử là bê tông, vữa, gạch ốp lát và nhỏ hơn hoặc bằng 75% đối với mẫu thử là sơn các loại.
1. Mẫu thử
a. Số lượng và vị trí mẫu thử
Số lượng mẫu thử theo hợp đồng thỏa thuận giữa các bên liên quan.
Vị trí thử nghiệm đảm bảo các yêu cầu sau:
- Bằng phẳng và đủ rộng để bố trí được thiết bị thử;
- Có đủ độ cứng để chịu được lực tì từ chân giá đỡ.
CHÚ THÍCH: Trong trường hợp lớp phủ và nền có độ cứng thấp, không đủ khả năng được chịu lực tì của chân giá đỡ thì có thể khắc phục bằng cách đặt tấm thép hình vành khăn lên mặt lớp phủ để đảm bảo độ cứng cho vùng chân giá đỡ.
b. Chuẩn bị mẫu thử
c. Chuẩn bị mẫu thử với lớp phủ là bê tông, vữa, gạch ốp lát, nền là bê tông, khối xây gạch, vữa trát
Làm phẳng bề mặt vị trí thử bằng máy mài hoặc đá mài.
Tiến hành khoan mẫu: sử dụng khoan ống có đường kính ống khoang Æ 50 mm khoan thẳng góc xuyên qua lớp bề mặt vùng thử và ngập sâu vào lớp nền ít nhất 10 mm. Khi khoan xong, bề mặt vùng thử phải còn nguyên vẹn, liên kết giữa lớp phủ và lớp nền không bị phá vỡ. Mẫu thử là phần bề mặt hình tròn tạo thành bởi ống khoan.
d. Chuẩn bị mẫu thử với lớp phủ là sơn các loại, nền là bê tông, vữa trát, gỗ
Lau sạch bề mặt vùng thử bằng vải khô, mềm.
Tì chặt đĩa nhôm đường kính Æ 50 mm lên vị trí thử, dùng dao thép cứng rạch đứt lớp vật liệu phủ theo vùng tròn chu vi của đĩa nhôm. Mẫu thử là phần vật liệu nằm trong chu vi đĩa nhôm.
e. Dán đĩa nhôm
2. Yêu cầu đối với mẫu thử
Bề mặt mẫu thử phải khô, sạch để đảm bảo khả năng bám dính của keo dán.
3. Làm sạch bề mặt mẫu thử
Lau sạch lại bề mặt mẫu thử bằng vải khô mềm cho các lớp phủ là sơn các loại. Quét sạch bụi bám trên bề mặt mẫu thử bằng chổi lông cho các lớp phủ là bê tông, vữa, gạch ốp lát.
4. Pha trộn keo
Chuẩn bị và pha trộn keo theo hướng dẫn của nhà sản xuất loại keo sử dụng để dán mẫu.
5. Dán đĩa nhôm và mặt mẫu
Bôi một lớp keo mỏng, phủ kín mặt đĩa nhôm và mặt mẫu thử (phần diện tích nằm trong vòng tròn đường kính Æ 50 mm đã chuẩn bị.
Chờ keo se mặt, từ từ điều chỉnh, đặt đĩa nhôm trùng khít lên mặt mẫu thử.
Tiếp theo dùng bàn kẹp hoặc đặt vật nặng để duy trì lực ép lên đĩa nhôm trong suốt thời gian keo đóng rắn.
Khi sử dụng keo chuyên dụng thì việc dán đĩa nhôm kết thúc sau khoảng 1 h. Nếu dùng keo epoxy rắn nhanh hoặc acrylic hai thành phần thì phải chờ sau một khoảng thời gian nhất định, đủ cho keo đóng rắn tùy theo tính năng loại keo sử dụng, nhiệt độ môi trường, có thể dao động trong khoảng từ 1,5 h đến 2,4 h.
Cắt bỏ phần keo thừa phía ngoài mẫu thử.
6. Cách tiến hành
Lắp quai keo của thiết bị kéo đứt vào núm cầu của đĩa nhôm. Vặn và điều chỉnh để ba chân giá đỡ tì nhẹ vào mặt vùng thử, giữ máy ở vị trí sao cho tạo ra lực kéo đúng tâm và thẳng góc với mặt mẫu thử. Không vặn các chân giá đỡ quá chặt, vì có thể làm bong mẫu trước khi kéo.
Nhẹ nhàng quay đều tay máy theo chiều kim đồng hồ để kéo đứt mẫu thử khỏi nền. Tốc độ tăng tải giữ trong khoảng (0,05 ± 0,03) N/mm2/s.
Khi mẫu đứt, ngừng tay quay, ghi lại trị số lực kéo đứt lớn nhất đạt được trên đồng hồ đo lực.
Xem xét và ghi nhận lại tình trạng đứt của mẫu thử.
Có thể có các dạng đứt mẫu sau:
- Đứt theo mặt tiếp xúc giữa vật liệu phủ và lớp nền;
- Đứt trong lớp vật liệu nền;
- Đứt trong lớp vật liệu phủ;
- Đứt tại lớp keo dán.
Nếu đứt ở lớp keo dán thì tiến hành đánh sạch lớp keo bám trên mặt mẫu thử và đĩa nhôm, dán lại đĩa nhôm và tiến hành lại các bước thí nghiệm theo quy trình trên.
Nếu đứt trong lớp vật liệu nền hoặc đứt trong lớp vật liệu phủ thì có thể nhận xét độ bám dính của vật liệu phủ và nền lớn hơn giá trị thí nghiệm được.
Giá bán: Liên hệ
SẢN PHẨM CÙNG LOẠI

MÁY NÉN UỐN XI MĂNG MODEL: TYA-300 - LUDA

MÁY TRỘN VỮA XI MĂNG TIÊU CHUẨN JJ-5

KHUÔN ĐÚC MẪU VỮA XI MĂNG

MÁY NÉN XI MĂNG ĐIỆN TỬ MODEL: TYA-300 - XIYI

MÁY DẰN TẠO MẪU VỮA XI MĂNG TIÊU CHUẨN ZS-15

KHUÔN LE-CHATELIER

KHUÔN LE-CHATELIER

KHUÔN ĐÚC MẪU VỮA XI MĂNG 50MM - KÉP 3 BẰNG THÉP

KHUÔN ĐÚC MẪU VỮA XI MĂNG 70,7MM - KÉP 3 BẰNG GANG

KHUÔN ĐÚC MẪU VỮA XI MĂNG 40X40X160MM - KÉP 3 BẰNG GANG

KHUÔN ĐÚC MẪU VỮA XI MĂNG 40X40X160MM - KÉP 3 BẰNG THÉP

BỘ DỤNG CỤ VICA - THIẾT BỊ THÍ NGHIỆM XÁC ĐỊNH THỜI GIAN ĐÔNG KẾT CỦA VỮA XI MĂNG

BỘ KIM VICA (VICAT) - TRUNG QUỐC

BỘ GÁ UỐN MẪU VỮA XI MĂNG - VN

BỘ GÁ UỐN MẪU GẠCH XÂY - VN

BỘ GÁ NÉN MẪU VỮA XI MĂNG - VN

BÌNH TỶ TRỌNG XI MĂNG CÓ BẦU - 250ML

BÀN DẰN VỮA XI MĂNG QUAY TAY - VN

BÀN DẰN VỮA XI MĂNG QUAY TAY - VN

PHỄU XÁC ĐỊNH ĐỘ LƯU ĐỘNG CỦA VỮA XI MĂNG - VN

PHỄU XÁC ĐỊNH ĐỘ SỆT CỦA VỮA XI MĂNG (DÒNG CHẢY CỦA VỮA)

TỦ DƯỠNG HỘ MẪU XI MĂNG HSBY-40B

THÙNG HẤP MẪU XI MĂNG 20L

MÁY XÁC ĐỊNH ĐỘ BỀN MÀI MÒN SÂU ĐỐI VỚI GẠCH KHÔNG PHỦ MEN

MÁY XÁC ĐỊNH ĐỘ BỀN MÀI MÒN SÂU ĐỐI VỚI GẠCH KHÔNG PHỦ MEN

BỘ TỶ DIỆN XI MĂNG BLAINE - THIẾT BỊ ĐO ĐỘ MỊN CỦA XI MĂNG

BỘ TỶ DIỆN XI MĂNG BLAINE - THIẾT BỊ ĐO ĐỘ MỊN CỦA XI MĂNG

KHUÔN ĐÚC MẪU VỮA XI MĂNG 70,7MM BẰNG THÉP

THIẾT BỊ ĐO ĐỘ GIÃN NỞ CỦA VỮA XI MĂNG TRONG DUNG DỊCH SUNFAT

THIẾT BỊ ĐO ĐỘ GIÃN NỞ CỦA VỮA XI MĂNG TRONG DUNG DỊCH SUNFAT

MÁY XÁC ĐỊNH ĐỘ MÀI MÒN BỀ MẶT GẠCH PHỦ MEN

MÁY XÁC ĐỊNH ĐỘ MÀI MÒN BỀ MẶT GẠCH PHỦ MEN

DỤNG CỤ ĐO HÀM LƯỢNG BỌT KHÍ TRONG VỮA XI MĂNG

DỤNG CỤ ĐO HÀM LƯỢNG BỌT KHÍ TRONG VỮA XI MĂNG

MÁY NGHIỀN BI THÍ NGHIỆM

MÁY NGHIỀN BI THÍ NGHIỆM

MÁY KẸP HÀM

MÁY KẸP HÀM

';
