MÁY SIÊU ÂM MỐI HÀN USM 36-DAC

MÁY SIÊU ÂM MỐI HÀN USM 36-DAC dùng để kiểm tra khuyết tật siêu âm tiêu chuẩn. Phương pháp kiểm tra siêu âm sử dụng chùm sóng siêu âm chiếu vào vật liệu cần kiểm tra. Chùm siêu âm đi qua môi trường đồng nhất theo đường thẳng cho đến khi gặp biên âm thanh, tại biên âm thanh một phần âm thanh bị phản xạ trở lại. Cũng như vậy khi chùm siêu âm gặp chỗ không đồng nhất (khuyết tật hàn) nó sẽ xảy ra các hiện tượng phản xạ, thẩm thấu (xuyên qua) và sự biến đổi sóng. Đo đạc âm thanh thu lại sau khi chuyền sẽ biết được các khuyết tật hàn trong vật đo.

Giá bán: Liên hệ

THÔNG SỐ KỸ THUẬT

MÁY SIÊU ÂM MỐI HÀN USM 36-DAC

Model: USM 36-DAC

Xuất sứ: GE/Đức

- Vận hành thiết bị có kết hợp 2 nút xoay đồng thời với phím bấm.

- Có chế độ hiển thị màu khác nhau cho mỗi phản xạ (colored legs).

- Có khả năng hiển thị xung khuyết tật cao nhất.

- Có tính năng Hiệu chuẩn 2 điểm tự động.

- Cấp bảo vệ cao IP66; nhiệt độ làm việc: 0 độ C -> 60 độ C.

Máy siêu âm mối hàn model USM 36-DAC là một trong những máy rất hiện đại trong ngành siêu âm vật liệu, được nhập khẩu từ Đức, với đầy đủ các tính năng cần thiết, có tích hợp phần mềm DAC/ TCG,màn hình 7" , lưu trữ và báo cáo ra thẻ nhớ SD card. Đây cũng là một trong những dòng máy tốt nhất trên thị trường nhờ khả năng hoạt động ở các chế độ DAC, AW, S và DGS cùng với các ứng dụng bao gồm kiểm tra mối hàn, đo độ dày, đo ăn mòn, kiểm tra rèn và các kiểm tra khác đối với các vật liệu khó. Các ngành công nghiệp mà Waygate Technologies Krautkramer USM 36 tỏ ra hữu ích cho các ngành sản xuất ô tô, sản xuất điện, hóa dầu và hàng không vũ trụ...
Các ứng dụng của Máy siêu âm kiểm tra khuyết tậ mối hàn USM 36 bao gồm:
- Kiểm tra mối hàn trong ngành sản xuất điện và hóa dầu
- Đo độ dày chính xác trong ngành ô tô
- Đo ăn mòn trong phát điện
- Kiểm tra rèn
- Kiểm tra vật liệu đặc biệt
- Gói thiết bị DAC bổ sung thêm các tính năng sau vào gói tiêu chuẩn: DAC, bộ tạo xung sóng vuông và công cụ hiệu chỉnh AWS D 1.1.
Gói thiết bị S bổ sung các tính năng sau vào gói DAC: DGS, tiếng vang Phantom, suy giảm tiếng vang tường sau, cổng thứ ba ('C') và bộ ghi dữ liệu.
Khi bạn chọn đầu nối lemo và gói thiết bị DAC (số bộ phận 0037460), bạn có cơ hội chọn từ ba gói bộ chuyển đổi và bộ cáp:

Mối hàn ASME
- Đầu dò chùm tia góc 45° MWB, tần số 4 MHz, phần tử 8x9mm (0056927)
- Đầu dò chùm tia góc 60° MWB, tần số 4 MHz, phần tử 8x9mm (0056928)
- Đầu dò chùm tia góc 70° MWB, tần số 4 MHz, phần tử 8x9mm (0056929)
- Đầu dò chùm tia thẳng phần tử kép MSEB, phần tử 4 MHz, 3,5x10mm (0057462)
- Cáp đầu dò Lemo 00 đến Lemo 1 (0050486)- Lemo #00 đến Dual Lemo 1 (0053887)

Mối hàn AWS
- Đầu dò chùm tia góc AWS Gamma, tần số 2,25 MHz, phần tử 16x19mm (113-292-601)
- Nêm AWS 45°, phần tử 63x63mm (118-340-104)- Nêm AWS 60°, phần tử 16x16mm (118-340-105)
- Nêm AWS 70°, phần tử 16x16mm (118-340-106)
- Cáp BNC sang Lemo 1 (118-140-018)

Mục đích chung:
- Đầu dò chùm tia thẳng MB S, tần số 4 MHz, phần tử 10 mm (0057749)
- Cáp đầu dò Lemo 00 đến Lemo 1 (0050486)

Đặc trưng:
- Màn hình LCD 7 inch, độ phân giải 800 x 480
- Thời lượng pin hơn 13 giờ
- Bộ tạo xung (thông số kỹ thuật EN12668): Model Spike;
* 120 đến 300V
* Mô hình 30 đến 100 nsSQ;
* 120 đến 300V, bước 10V
* 30 đến 500 ns, bước 10 ns
- Giảm chấn từ 50 đến 1000 ohm
- Chỉ báo chân màu trong A-Scan “trực tiếp” để kiểm tra chùm tia góc
- Bàn phím 6 phím trực quan
- Xếp hạng IP66
- Dữ liệu có thể được lưu trữ trên thẻ SD hoặc thẻ nhớ USB có thể tháo rời

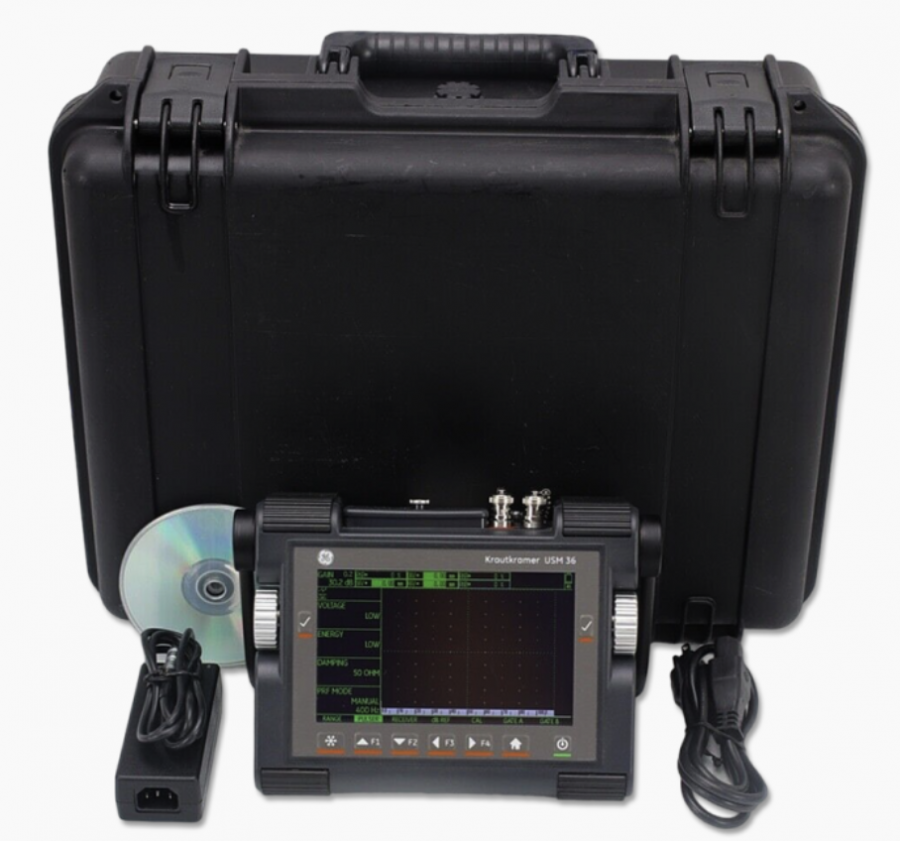

Đóng gói bao gồm:
- Bộ pin sạc Lithium Ion
- Bộ sạc pin Lithium Ion/Bộ nguồn AC
- Thẻ SD (2 GB)
- Cáp tải xuống USB
- Trường hợp vận chuyển
- Thẻ điều hành tham khảo nhanh
- Hướng dẫn sử dụng trên đĩa CD
- Giấy chứng nhận phù hợp
