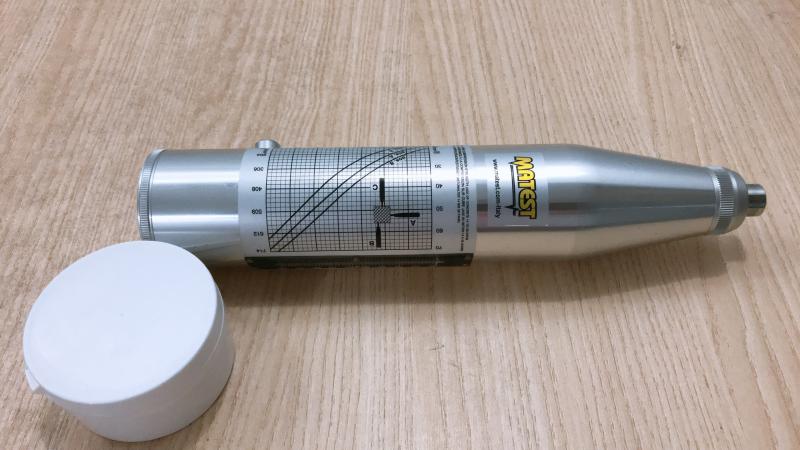

HƯỚNG DẪN SỬ DỤNG SÚNG BẮN BÊ TÔNG C380 (SÚNG BẬT NẨY BÊ TÔNG) - MATEST
Cách sử dụng: Búa thử cường độ bê tông C380
Nhấn piston tựa vào bề mặt bê tông được kiểm tra, phải giữ búa vuông góc với bề mặt được kiểm tra.
Gia tăng áp lực từ từ cho đến khi quả nặng (quả búa) được giải phóng.
Nhấn và giữ chặt búa, áp vào bế mặt được kiểm tra và nhìn giá trị bật nẩy trên thang đo (không nhấn nút giữ).
Không được chạm vào nút giữ trong khi đang nhấn piston. Khi lấy búa khỏi bề mặt được kiểm tra, piston sẽ đẩy ra hoàn toàn và thiết bị ngay lập tức sẵn sàng cho lần kiểm tra tiếp theo.
Nếu khó đọc giá trị bật nẩy trong điều kiện trên, hãy nhấn nút giữ chỉ ngay sau khi có sự va chạm, lấy búa ra và đọc giá trị ghim lại trên thang đo.
Nếu nút giữ được sử dụng, như trường hợp trên, piston sẽ bị giữ lại bên trong búa sau khi nó đã được lấy khỏi bề mặt cần kiểm tra. Trong trường hợp này, để chuẩn bị cho lần kiểm tra tiếp theo, nhấn piston áp vào một bề mặt, piston sẽ được đẩy ra. Lưu ý phải nhả piston ra từ từ.
Giá trị bật nẩy “H” được đọc theo phương pháp chuyển đổi bằng đồ thị kèm trên thân búa, dưới dạng cường độ chịu nén với các lần kiểm tra được tiến hành trên mẫu bê tông trụ hoặc lập phương.
Trên đồ thị có 3 đường cong tùy theo góc đặt của búa so với phương ngang (búa luôn vuông góc với bế mặt được kiểm tra).
Tuy nhiên, khi tiến hành kiểm tra trên những bề mặt không thẳng đứng và vì thế búa không thể nằm ngang, giá trị đọc phải được thêm bớt với trị số hiệu chỉnh α.
.jpg)
Ví dụ:

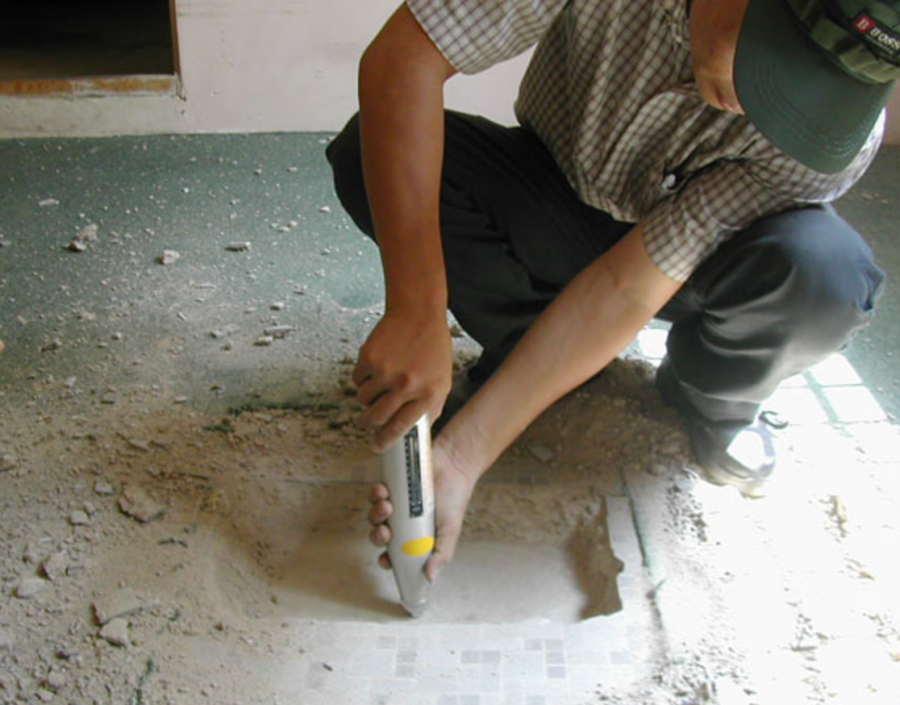

Khi sự kiểm tra được tiến hành trên sàn nhà (α=-900), giá trị đọc được là “H”35. Dựa vào đồ thị ta tra được cường độ chịu nén là 36 MPa.

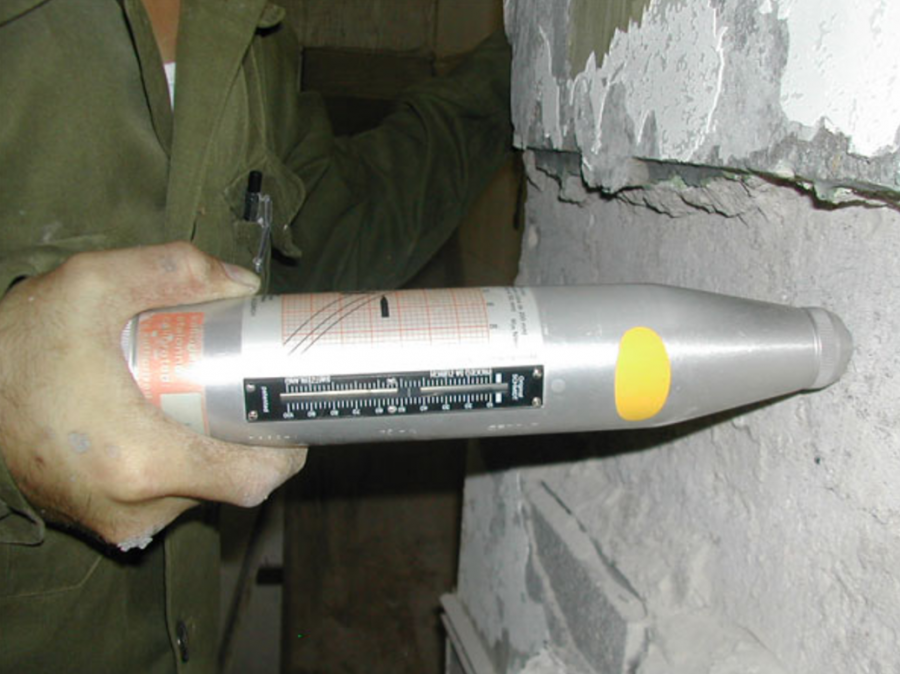

Khi sự kiểm tra được tiến hành trên tường (α=00), nếu giá trị đọc là “H”35 thì cường độ chịu nén chỉ là 31 Mpa

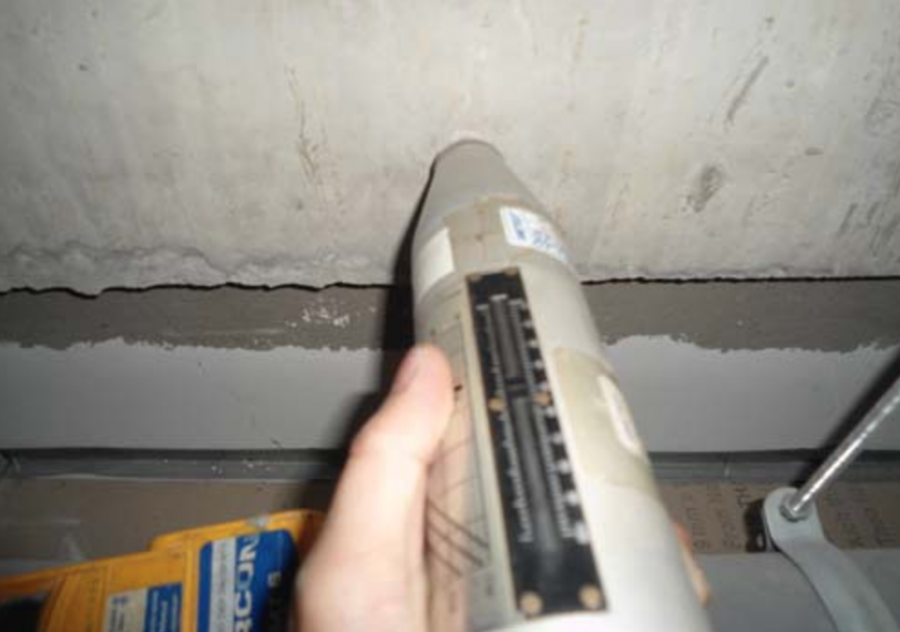

Tương tự, nếu tiến hành kiểm tra trần nhà (α=+900) và giá trị đọc là “H”35 thì cường độ chịu nén chỉ là 24 MPa.
Giá trị bật nẩy “H”
15
30
45
Độ sai lệch
±2,5
±3,0
±3,5
Lấy giá trị trung bình từ 10 giá trị đọc gần nhất, sau đó dựa vào đồ thị ta sẽ có được cường độ chịu nén của bê tông.
Các đồ thị chuyển đổi tìm được từ sự thực nghiệm trên những mẫu bê tông.
Kinh nghiệm cho thấy đồ thị kèm theo không được áp dụng trong những trường hợp sau:
Khi có các thành phần đá hoặc sản phẩm xi măng khác bình thường, trong trường hợp này có thể có được những đường cong mới bằng thực nghiệm.
Bê tông với các cốt liệu mềm chẳng hạn đá bọt hoặc đá phiến sắt cho cường độ chịu nén rất thấp. Trong trường hợp này có thể đạt được những đường cong mới bằng thực nghiệm.
Các loại bê tông khó trộn hoặc bê tông bị rỗng bên trong. Với trường hợp này, các kết quả có thể không đúng với đường cong hiệu chỉnh.
Các loại bê tông quá già và cứng có bề mặt cứng hơn bên trong và chúng cho giá trị bật nẩy cao hơn giá trị thật.
Các loại bê tông mới với bề mặt ẩm ướt cho giá trị bật nẩy thấp hơn giá trị thật.
.png)
.png)
.png)
Bảo quản:
Luôn lau chùi sạch sẽ búa sau khi sử dụng, để nơi khô ráo. Tránh để bụi bám trên piston hoặc bụi bẩn có thể chui vào bên trong búa. Nếu để bụi bám trên bề mặt tiếp xúc giữa piston và búa sẽ dẫn đến sai số của giá trị bật nẩy.
Các lưu ý khi sử dụng búa thử cường độ bê tông:
Việc kiểm tra phải được tiến hành trên bề mặt nhẵn và phẳng. Tránh các bề mặt xù xì, rỗ, có các hạt sỏi lồi lên và có mối nối.
Khi kiểm tra trên một đoạn hoặc vùng mỏng hơn 10 cm, phải xem lại các kết quả bởi vì sự biến dạng do sự đàn hồi của phân đoạn. Nếu có thể, phần sau của phân đoạn/vùng cần kiểm tra phải được định vị chắc chắn.
Chú ý loại bỏ bất kì vật liệu hoặc sơn phủ nào trên bề mặt bê tông. Nếu bề mặt xù xì, làm nó trơn nhẵn bằng miếng đá mài kèm theo.
Nên lấy 15 giá trị đọc để có được giá trị “H” tin cậy. Ứng với mỗi giá trị đọc, thay đổi điểm được kiểm tra cách khoảng 2 hoặc 3 cm. Giá trị “H” có thể được xem là tin cậy nếu từ 10 đến 15 giá trị đọc không xa hơn giá trị trung bình được định rõ dưới đây:
.png)
Nhấn piston tựa vào bề mặt bê tông được kiểm tra, phải giữ búa vuông góc với bề mặt được kiểm tra.
Gia tăng áp lực từ từ cho đến khi quả nặng (quả búa) được giải phóng.
Nhấn và giữ chặt búa, áp vào bế mặt được kiểm tra và nhìn giá trị bật nẩy trên thang đo (không nhấn nút giữ).
Không được chạm vào nút giữ trong khi đang nhấn piston. Khi lấy búa khỏi bề mặt được kiểm tra, piston sẽ đẩy ra hoàn toàn và thiết bị ngay lập tức sẵn sàng cho lần kiểm tra tiếp theo.
Nếu khó đọc giá trị bật nẩy trong điều kiện trên, hãy nhấn nút giữ chỉ ngay sau khi có sự va chạm, lấy búa ra và đọc giá trị ghim lại trên thang đo.
Nếu nút giữ được sử dụng, như trường hợp trên, piston sẽ bị giữ lại bên trong búa sau khi nó đã được lấy khỏi bề mặt cần kiểm tra. Trong trường hợp này, để chuẩn bị cho lần kiểm tra tiếp theo, nhấn piston áp vào một bề mặt, piston sẽ được đẩy ra. Lưu ý phải nhả piston ra từ từ.
Giá trị bật nẩy “H” được đọc theo phương pháp chuyển đổi bằng đồ thị kèm trên thân búa, dưới dạng cường độ chịu nén với các lần kiểm tra được tiến hành trên mẫu bê tông trụ hoặc lập phương.
Trên đồ thị có 3 đường cong tùy theo góc đặt của búa so với phương ngang (búa luôn vuông góc với bế mặt được kiểm tra).
Tuy nhiên, khi tiến hành kiểm tra trên những bề mặt không thẳng đứng và vì thế búa không thể nằm ngang, giá trị đọc phải được thêm bớt với trị số hiệu chỉnh α.
Ví dụ:
Khi sự kiểm tra được tiến hành trên sàn nhà (α=-900), giá trị đọc được là “H”35. Dựa vào đồ thị ta tra được cường độ chịu nén là 36 MPa.
Khi sự kiểm tra được tiến hành trên tường (α=00), nếu giá trị đọc là “H”35 thì cường độ chịu nén chỉ là 31 Mpa
Tương tự, nếu tiến hành kiểm tra trần nhà (α=+900) và giá trị đọc là “H”35 thì cường độ chịu nén chỉ là 24 MPa.
Giá trị bật nẩy “H”
15
30
45
Độ sai lệch
±2,5
±3,0
±3,5
Lấy giá trị trung bình từ 10 giá trị đọc gần nhất, sau đó dựa vào đồ thị ta sẽ có được cường độ chịu nén của bê tông.
Các đồ thị chuyển đổi tìm được từ sự thực nghiệm trên những mẫu bê tông.
Kinh nghiệm cho thấy đồ thị kèm theo không được áp dụng trong những trường hợp sau:
Khi có các thành phần đá hoặc sản phẩm xi măng khác bình thường, trong trường hợp này có thể có được những đường cong mới bằng thực nghiệm.
Bê tông với các cốt liệu mềm chẳng hạn đá bọt hoặc đá phiến sắt cho cường độ chịu nén rất thấp. Trong trường hợp này có thể đạt được những đường cong mới bằng thực nghiệm.
Các loại bê tông khó trộn hoặc bê tông bị rỗng bên trong. Với trường hợp này, các kết quả có thể không đúng với đường cong hiệu chỉnh.
Các loại bê tông quá già và cứng có bề mặt cứng hơn bên trong và chúng cho giá trị bật nẩy cao hơn giá trị thật.
Các loại bê tông mới với bề mặt ẩm ướt cho giá trị bật nẩy thấp hơn giá trị thật.
Luôn lau chùi sạch sẽ búa sau khi sử dụng, để nơi khô ráo. Tránh để bụi bám trên piston hoặc bụi bẩn có thể chui vào bên trong búa. Nếu để bụi bám trên bề mặt tiếp xúc giữa piston và búa sẽ dẫn đến sai số của giá trị bật nẩy.
Các lưu ý khi sử dụng búa thử cường độ bê tông:
Việc kiểm tra phải được tiến hành trên bề mặt nhẵn và phẳng. Tránh các bề mặt xù xì, rỗ, có các hạt sỏi lồi lên và có mối nối.
Khi kiểm tra trên một đoạn hoặc vùng mỏng hơn 10 cm, phải xem lại các kết quả bởi vì sự biến dạng do sự đàn hồi của phân đoạn. Nếu có thể, phần sau của phân đoạn/vùng cần kiểm tra phải được định vị chắc chắn.
Chú ý loại bỏ bất kì vật liệu hoặc sơn phủ nào trên bề mặt bê tông. Nếu bề mặt xù xì, làm nó trơn nhẵn bằng miếng đá mài kèm theo.
Nên lấy 15 giá trị đọc để có được giá trị “H” tin cậy. Ứng với mỗi giá trị đọc, thay đổi điểm được kiểm tra cách khoảng 2 hoặc 3 cm. Giá trị “H” có thể được xem là tin cậy nếu từ 10 đến 15 giá trị đọc không xa hơn giá trị trung bình được định rõ dưới đây:
