SÚNG BẮN BÊ TÔNG - BÚA THỬ ĐỘ CỨNG BÊ TÔNG ĐIỆN TỬ - C 386N
SÚNG BẮN BÊ TÔNG - BÚA THỬ ĐỘ CỨNG BÊ TÔNG ĐIỆN TỬ - C 386N
SÚNG BẮN BÊ TÔNG ĐIỆN TỬ - C 386N hay còn gọi  Búa thử độ cứng bê tông, Búa thử cường độ bê tông, Súng bật nẩy bê tông là thiết bị dùng để xác định độ đồng nhất và cường độ nén của bê tông nặng trong kết cấu. Đây là phương pháp thí nghiệm gián tiếp, cường độ nén của bê tông được xác định thông qua việc xác định độ cứng ( trị bật nẩy ) của lớp bê tông bề mặt của kết cấu. Búa thử cường độ bê tông model C386N vận hành bằng vi xử lý điện tử, công nghệ tiên tiến, tự động ghi dữ liệu liên tục, xử lý và truyền qua máy máy tính.

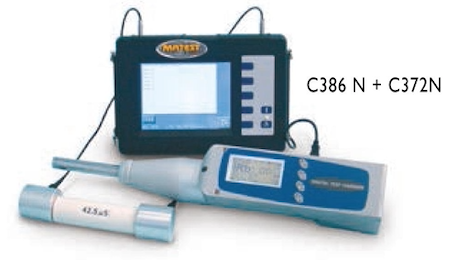

súng bắn bê tông model c386n
Súng bắn bê tông kết hợp máy siêu âm bê tông

+ Phương pháp xác định cường độ nén của tiêu chuẩn này dựa trên mối tương quan giữa cường độ nén của bê tông (R) với hai số đo đặc trưng của phương pháp không phá hoại là vận tốc xuyên (v) của siêu âm và độ cứng bề mặt của bê tông qua trị số (n) đo được trên súng thử bê tông loại bật nẩy (quan hệ R-v, n). Ngoài ra, còn sử dụng những số liệu kĩ thuật có liên quan đến thành phần bê tông.
+ Cường độ nén của bê tông được xác định bằng biểu đồ hoặc bảng tra thông qua vận tốc siêu âm và trị số bật nẩy đo được trên bê tông cần thử. Giá trị này bằng cường độ nén của một loại bê tông quy ước gọi là bê tông tiêu chuẩn dùng để xây dựng Hình 1, Bảng 7. Một số thành phần đặc trưng của bê tông tiêu chuẩn được quy định như sau:
- Xi măng poóc lăng PC30
- Hàm lượng xi măng 350 kg/m3
- Cốt liệu lớn: đá dăm với đường kính lớn nhất Dmax = 40 mm
- Cốt liệu nhỏ: cát vàng có Mn từ 2,0 đến 3,0
+ Nếu bê tông cần thử có thành phần khác nhau với bê tông tiêu chuẩn thì cường độ nén của bê tông được hiệu chỉnh bằng các hệ số ảnh hưởng.
+ Để xác định được cường độ nén của bê tông cần thử, phải có những số liệu kĩ thuật liên quan đến thành phần bê tông thử: loại xi măng, hàm lượng xi măng sử dụng cho 1 m3 bê tông, loại cốt liệu lớn và đường kính lớn nhất của nó (Dmax).
+ Trong trường hợp có mẫu lưu, cần sử dụng kết hợp mẫu lưu để xác định cường độ nén của bê tông. Số mẫu lưu sử dụng không ít hơn 6 mẫu.
+ Khi không có đầy đủ những số liệu kĩ thuật liên quan đến thành phần bê tông cần thử thì kết quả thu được chỉ mang tính chất định tính.
Thiết bị và phương pháp đo:
+ Thiết bị sử dụng để xác định vận tốc siêu âm.
+Để xác định vận tốc siêu âm, cần tiến hành đo hai đại lượng khoảng cách truyền xung siêu âm và thời gian truyền xung siêu âm.
+ Vận tốc siêu âm (v) được xác định theo công thức:
v = l/t x 103  (1)
trong đó:
v là vận tốc siêu âm, tính bằng mét trên giây (m/s);
l là khoảng cách truyền xung siêu âm hay là khoảng cách giữa hai đầu thu và phát của máy, tính bằng milimét (mm);
t là thời gian truyền của xung siêu âm, tính bằng micrô giây (ms).
+ Đo thời gian truyền xung siêu âm bằng các máy đo siêu âm. Sai số đo không vượt quá giá trị Dtính theo công thức:
D= 0,01t + 0,1 (2)
Trong đó:
t là thời gian truyền của xung siêu âm, tính bằng micrô giây (ms).
+ Đo khoảng cách truyền xung siêu âm bằng các dụng cụ đo chiều dài. Sai số đo không vượt quá 0,5% độ dài cần đo.
+ Những máy đo siêu âm sử dụng để xác định vận tốc siêu âm là những thiết bị chuyên dùng được quy định trong tiêu chuẩn TCVN 9357:2012. Máy đo siêu âm phải được kiểm tra trước khi sử dụng bằng một hệ thống mẫu chuẩn. Những nguyên tắc về sử dụng, bảo dưỡng, kiểm tra và hiệu chỉnh máy phải tuân theo tiêu chuẩn TCVN 9357:2012.
Thiết bị sử dụng để xác định độ cứng bề mặt của bê t:
- Thiết bị sử dụng để xác định độ cứng bề mặt của bê tông là súng thử bê tông loại bật nẩy thông dụng (N) với năng lượng va đập từ 0,225 kgm đến 3 kgm.
- Súng phải được kiểm tra trên đe chuẩn trước khi sử dụng và phải đảm bảo được những tính năng đã ghi trong catalô của máy. Những nguyên tắc về sử dụng, bảo quản, kiểm tra và hiệu chỉnh súng phải tuân theo tiêu chuẩn TCVN 9334:2012.
- Phương pháp đo
- Bề mặt bê tông cần thử phải phẳng, nhẵn, không ướt, không có khuyết tật, nứt, rỗ. Nếu trên bề mặt bê tông có lớp vữa trát hoặc lớp trang trí thì trước khi đo phải được đập bỏ và mài phẳng vùng sẽ kiểm tra.
- Vùng kiểm tra trên bề mặt bê tông phải có diện tích không nhỏ hơn 400 cm2. Trong mỗi vùng, tiến hành đo ít nhất 4 điểm siêu âm và 10 điểm bằng súng, theo thứ tự đo siêu âm trước, đo bằng súng sau. Nên tránh đo theo phương đổ bê tông.
- Công tác chuẩn bị và tiến hành đo siêu âm phải tuân theo tiêu chuẩn TCVN 9357:2012. Vận tốc siêu âm của một vùng (vi) là giá trị trung bình của vận tốc siêu âm tại các điểm đo trong vùng đó (vi). Thời gian truyền của xung siêu âm tại một điểm đo trong vùng so với giá trị trung bình không được vượt quá ±5%. Những điểm đo không thỏa mãn điều kiện này phải loại bỏ trước khi tính vận tốc siêu âm trung bình của vùng thử.
- Công tác chuẩn bị và tiến hành đo bằng súng thử bê tông loại bật nẩy phải tuân theo tiêu chuẩn TCVN 9334:2012. Khi thí nghiệm, trục súng phải nằm theo phương ngang (góc a= 0o) và vuông góc với bề mặt của cấu kiện. Nếu phương của súng tạo với phương ngang một góc athì trị số bật nẩy đo được trên súng phải hiệu chỉnh theo công thức.

Giá bán: Liên hệ
