BỘ DỤNG CỤ ĐO MÔ ĐUN ĐÀN HỒI KHÍ NÉN MẪU TRỤ
BỘ DỤNG CỤ ĐO MÔ ĐUN ĐÀN HỒI KHÍ NÉN
Modun đàn hồi khí nén là gì? Modul đàn hồi khí nén là một tính chất cơ học của các vật liệu rắn trong đàn hồi tuyến tính. Khi vật chịu tác động của một ứng suất nén thì vật đó sẽ phản ứng lại bằng cách biến dạng theo tác động của lực nén đó (có thể co lại hay giãn ra).
Ngoài ra, bê tông là chất liệu cần sử dụng rất nhiều đến thiết bị đo modun đàn hồi. Vì trong xây dựng, cần phải xác định được khả năng chịu nén của bê tông dưới tác động của áp suất hay toàn bộ sức nặng của những vật liệu xây dựng đè nén lên khối bê tông. Từ đó, đưa ra phương hướng xây dựng phù hợp.
Vậy Bộ dụng cụ đo mô đun đàn hồi khí nén mẫu trụ là thiết bị để xác định mô đun đàn hồi khi nén tĩnh của bê tông nặng, mô đun đàn hồi là một tính chất cơ học của các vật liệu rắn đàn hồi tuyến tính. Nó đo lực (trên một đơn vị diện tích) cần để kéo giãn (hoặc nén) một mẫu vật liệu. Khi chịu tác động của một ứng suất kéo hoặc nén, một vật phản ứng bằng cách biến dạng theo tác dụng của lực dãn ra hoặc nén lại và thiết bị đo mô đun đàn hồi khí nén mẫu trụ có thể xác định chính xác mô đun đàn hồi.
Modun đàn hồi khí nén là gì? Modul đàn hồi khí nén là một tính chất cơ học của các vật liệu rắn trong đàn hồi tuyến tính. Khi vật chịu tác động của một ứng suất nén thì vật đó sẽ phản ứng lại bằng cách biến dạng theo tác động của lực nén đó (có thể co lại hay giãn ra).
Ngoài ra, bê tông là chất liệu cần sử dụng rất nhiều đến thiết bị đo modun đàn hồi. Vì trong xây dựng, cần phải xác định được khả năng chịu nén của bê tông dưới tác động của áp suất hay toàn bộ sức nặng của những vật liệu xây dựng đè nén lên khối bê tông. Từ đó, đưa ra phương hướng xây dựng phù hợp.
Vậy Bộ dụng cụ đo mô đun đàn hồi khí nén mẫu trụ là thiết bị để xác định mô đun đàn hồi khi nén tĩnh của bê tông nặng, mô đun đàn hồi là một tính chất cơ học của các vật liệu rắn đàn hồi tuyến tính. Nó đo lực (trên một đơn vị diện tích) cần để kéo giãn (hoặc nén) một mẫu vật liệu. Khi chịu tác động của một ứng suất kéo hoặc nén, một vật phản ứng bằng cách biến dạng theo tác dụng của lực dãn ra hoặc nén lại và thiết bị đo mô đun đàn hồi khí nén mẫu trụ có thể xác định chính xác mô đun đàn hồi.
Giá bán: Liên hệ

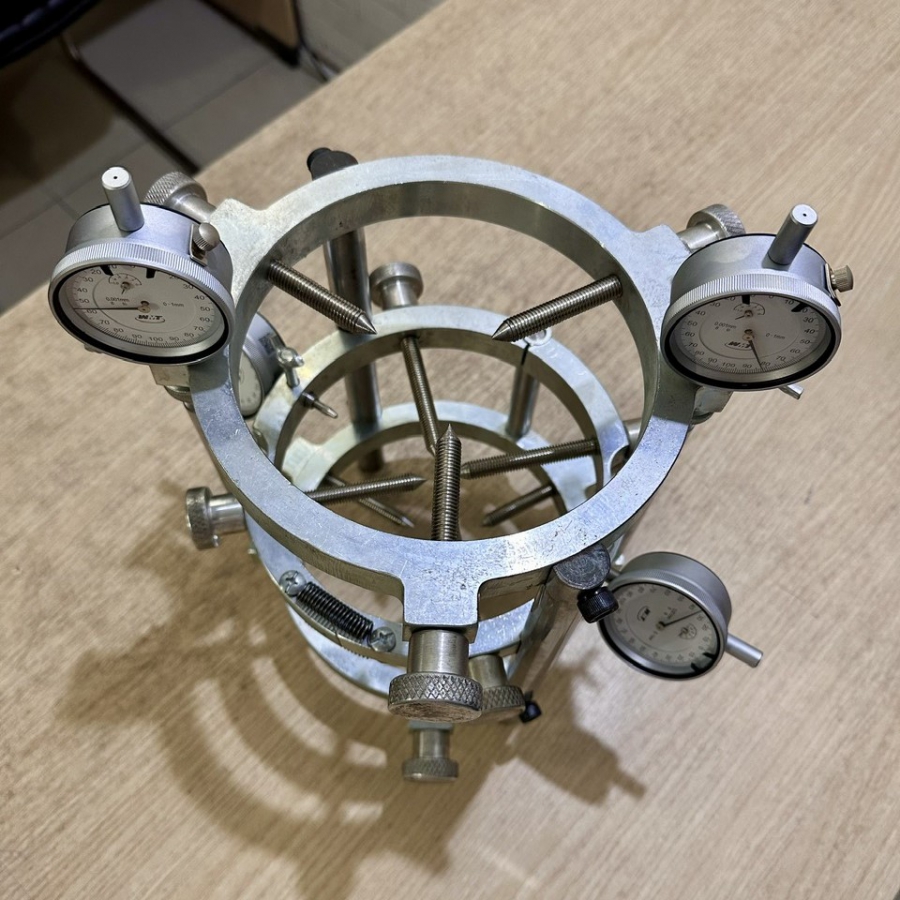

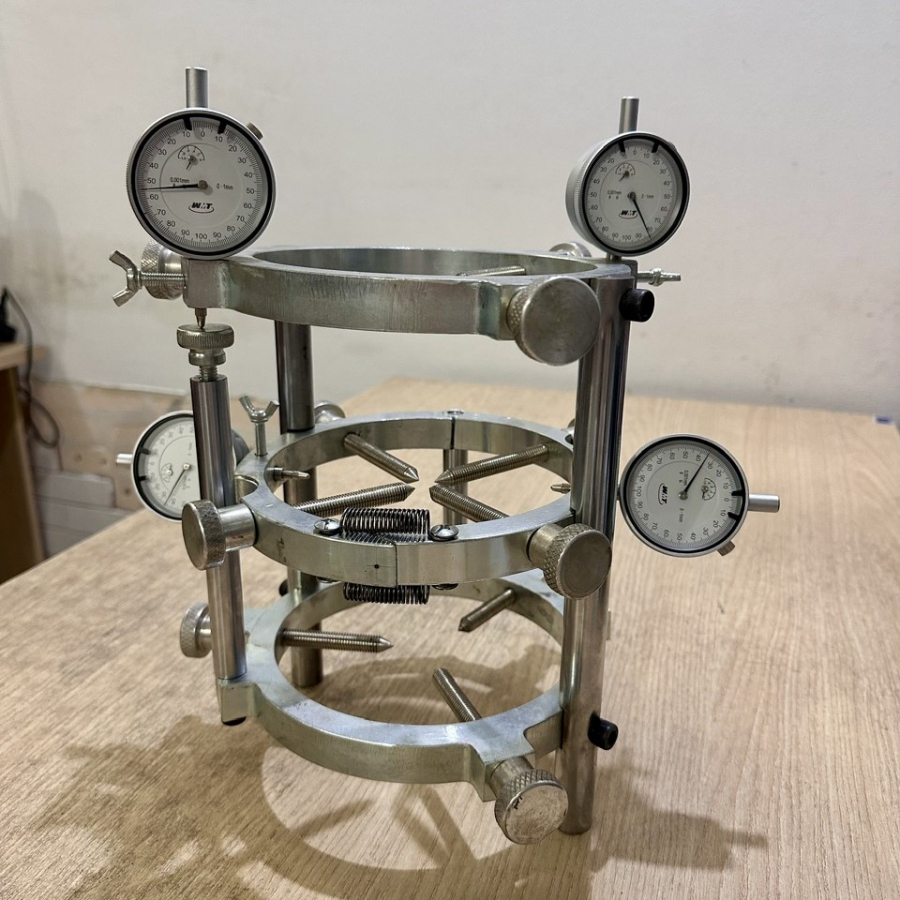

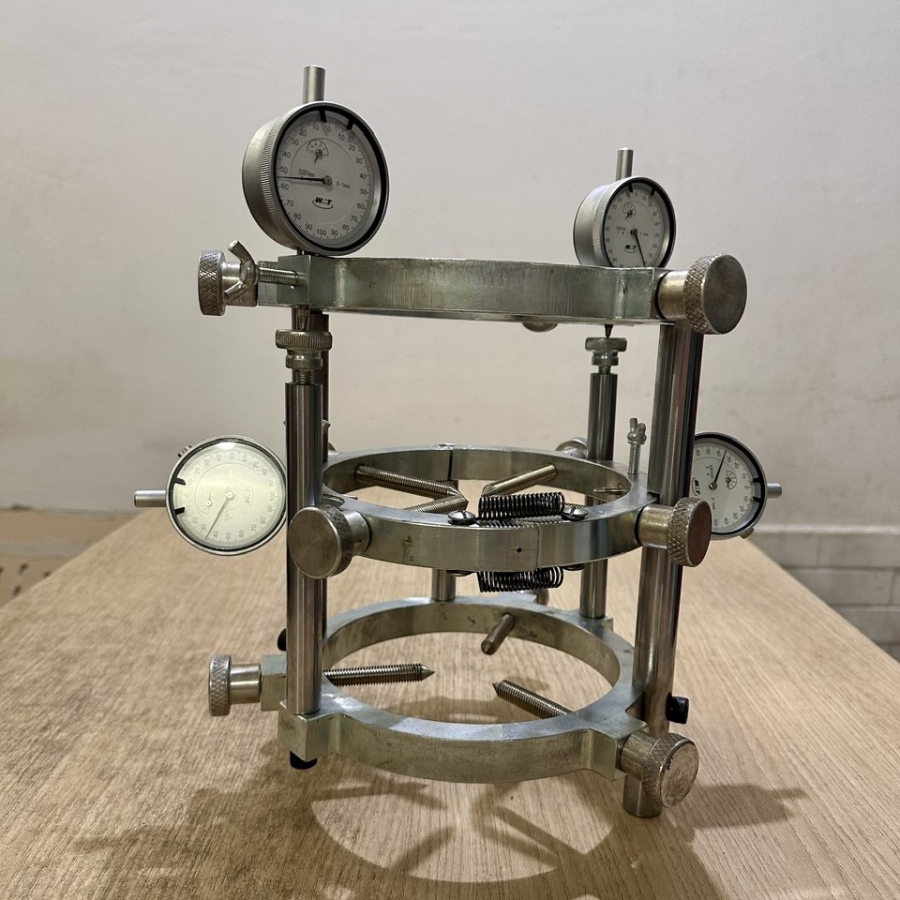

BỘ DỤNG CỤ ĐO MÔ ĐUN ĐÀN HỒI KHÍ NÉN MẪU TRỤ
- Xuất xứ: Việt Nam
- Tiêu chuẩn chất lượng: TCVN 5276:1993
- Bộ thiết bị đo modun đàn hồi khí nén bao gồm:
- Bộ giá chính (bộ khung có gắn 6 vít định vị để định vị vào mẫu thử)
- Đồng hồ so (2 chiếc đồng hồ 5 x 0,001 mm)
- Một hộp đựng dụng cụ.
Tại sao nên dùng thiết bị đo đàn hồi khí nén để kiểm định bê tông?
- Đưa ra kết quả nhanh, chính xác, tự động.
- Xác định được modun đàn hồi chính xác của bê tông.
- Tiết kiệm thời gian và chi phí khắc phục hay sửa chữa công trình xây dựng do chất liệu bê tông kém.
- Tăng tính an toàn trong toàn bộ quá trình xây dựng, nghiệm thu và sử dụng.
- Có cơ sở dẫn chứng tạo niềm tin cho khách hàng.
- Thiết bị dễ sử dụng và thuận tiện khi di chuyển.
- Thiết bị sử dụng được lâu dài và đem lại những thước đo chính xác.
.png)
Cách chuẩn bị mẫu trước khi dùng thiết bị đo đàn hồi khí nén theo tiêu chuẩn TCVN 5276:1993
- Để tạo nên thiết bị đo đàn hồi khí nén được sử dụng phổ biến và rộng rãi như ngày nay thì trước hết chúng phải đảm bảo những tiêu chuẩn do nhà nước quy định trong lĩnh vực xây dựng. Cụ thể với thiết bị đo đàn hồi khí nén hay thiết bị đo modun đàn hồi khí nén đã đảm bảo tiêu chuẩn chất lượng TCVN 5276:1993.
- Áp dụng cho bê tông nặng khi nén tĩnh nhằm xác định cường độ lăng trụ và modun đàn hồi.
- Sử dụng loại máy nén thủy lực nhằm xác định cường độ chịu nén của bê tông theo TCVN 3118 : 1993.
- Dùng biến dạng kế đòn bẩy hoặc loại đồng hồ đo biến lắp trên khung gá vào mẫu. Các dụng cụ đo này phải đảm bảo các số đo biến dạng chính xác tương đối trong khoảng ±5 x 10-6.
- Khi chuẩn bị mẫu thường sẽ có 6 mẫu gồm: 3 mẫu lăng trụ để thử cường độ, 3 mẫu lăng trụ khác để thử modun đàn hồi. Nếu tự lấy mẫu thì phải đảm bảo đúng theo TCVN 3115 : 1993.
- Trên 4 mặt đứng của mỗi viên mẫu bạn kẻ 4 đường trung bình song song với trục dọc để đạt khoảng cách đo biến dạng. Khoảng cách đo bạn đặt cách đều hai đáy viên mẫu. Khoảng cách đo được chọn sẽ lớn hơn 2,5 lần đường kính cỡ hạt lớn nhất của cốt liệu nhưng không nhỏ hơn 100mm và 50mm. Khung lắp đồng hồ và biến dạng kế đòn bẩy và tối đa sẽ không lớn hơn 2/3 chiều cao viên mẫu.
- Dựa vào các đường kẻ mà bạn đã vạch, bạn gá dụng cụ đo biến dạng lên 4 mặt của viên mẫu.

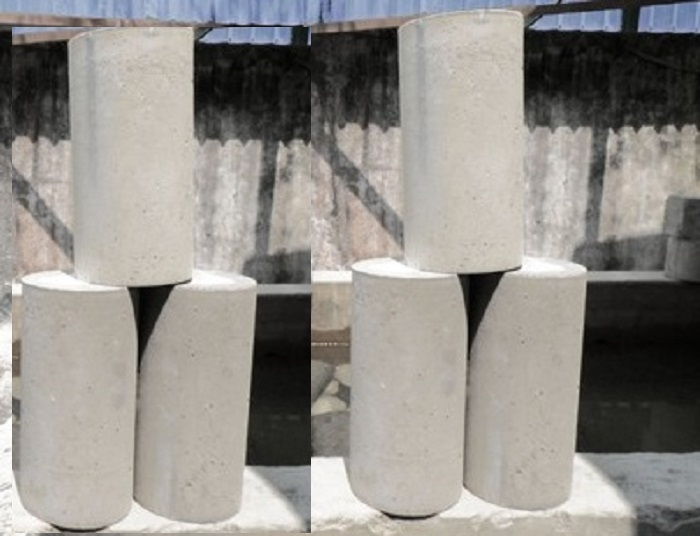

Mẫu bê tông hình trụ dùng trong thí nghiệm với Bộ dụng cụ đo mô đun đàn hồi khí nén
- Xuất xứ: Việt Nam
- Tiêu chuẩn chất lượng: TCVN 5276:1993
- Bộ thiết bị đo modun đàn hồi khí nén bao gồm:
- Bộ giá chính (bộ khung có gắn 6 vít định vị để định vị vào mẫu thử)
- Đồng hồ so (2 chiếc đồng hồ 5 x 0,001 mm)
- Một hộp đựng dụng cụ.
Tại sao nên dùng thiết bị đo đàn hồi khí nén để kiểm định bê tông?
- Đưa ra kết quả nhanh, chính xác, tự động.
- Xác định được modun đàn hồi chính xác của bê tông.
- Tiết kiệm thời gian và chi phí khắc phục hay sửa chữa công trình xây dựng do chất liệu bê tông kém.
- Tăng tính an toàn trong toàn bộ quá trình xây dựng, nghiệm thu và sử dụng.
- Có cơ sở dẫn chứng tạo niềm tin cho khách hàng.
- Thiết bị dễ sử dụng và thuận tiện khi di chuyển.
- Thiết bị sử dụng được lâu dài và đem lại những thước đo chính xác.

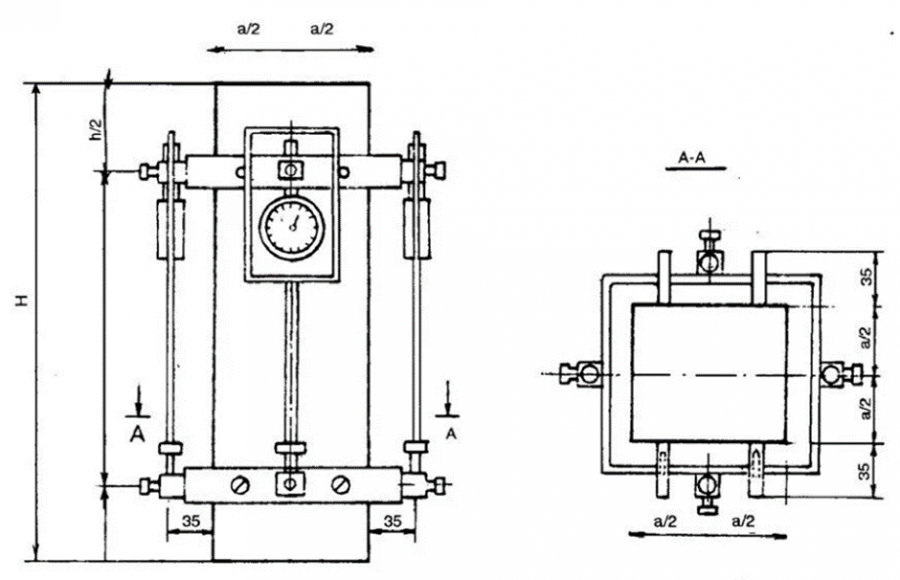

Sơ đồ mô tả thông số kỹ thuật của thiết bị đo đàn hồi khí nén
Cách chuẩn bị mẫu trước khi dùng thiết bị đo đàn hồi khí nén theo tiêu chuẩn TCVN 5276:1993
- Để tạo nên thiết bị đo đàn hồi khí nén được sử dụng phổ biến và rộng rãi như ngày nay thì trước hết chúng phải đảm bảo những tiêu chuẩn do nhà nước quy định trong lĩnh vực xây dựng. Cụ thể với thiết bị đo đàn hồi khí nén hay thiết bị đo modun đàn hồi khí nén đã đảm bảo tiêu chuẩn chất lượng TCVN 5276:1993.
- Áp dụng cho bê tông nặng khi nén tĩnh nhằm xác định cường độ lăng trụ và modun đàn hồi.
- Sử dụng loại máy nén thủy lực nhằm xác định cường độ chịu nén của bê tông theo TCVN 3118 : 1993.
- Dùng biến dạng kế đòn bẩy hoặc loại đồng hồ đo biến lắp trên khung gá vào mẫu. Các dụng cụ đo này phải đảm bảo các số đo biến dạng chính xác tương đối trong khoảng ±5 x 10-6.
- Khi chuẩn bị mẫu thường sẽ có 6 mẫu gồm: 3 mẫu lăng trụ để thử cường độ, 3 mẫu lăng trụ khác để thử modun đàn hồi. Nếu tự lấy mẫu thì phải đảm bảo đúng theo TCVN 3115 : 1993.
- Trên 4 mặt đứng của mỗi viên mẫu bạn kẻ 4 đường trung bình song song với trục dọc để đạt khoảng cách đo biến dạng. Khoảng cách đo bạn đặt cách đều hai đáy viên mẫu. Khoảng cách đo được chọn sẽ lớn hơn 2,5 lần đường kính cỡ hạt lớn nhất của cốt liệu nhưng không nhỏ hơn 100mm và 50mm. Khung lắp đồng hồ và biến dạng kế đòn bẩy và tối đa sẽ không lớn hơn 2/3 chiều cao viên mẫu.
- Dựa vào các đường kẻ mà bạn đã vạch, bạn gá dụng cụ đo biến dạng lên 4 mặt của viên mẫu.
Mẫu bê tông hình trụ dùng trong thí nghiệm với Bộ dụng cụ đo mô đun đàn hồi khí nén
